雷达物位计安装指导

人气： 361发表时间：2019-11-21 03:01:39

一、雷达物位计原理

雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。

二、雷达物位计特点

1、非接触测量，无磨损

2、天线尺寸小，便于安装

3、波长更短，对在倾斜的固体表面有更好的反射

4、测量盲区更小，对于小罐测量也会取得良好的效果

5、波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物

6、几乎不受大气中水蒸气、温度压力变化影响

7、严重粉尘环境仪表也能准确读取到真实物位回波

8、高信噪比，即使在波动的情况下也能获得更优的性能

9、26GHz频率，是测量固体和低介电常数介质的选择

三、雷达物位计功能

1、应用：液体、浆料、水处理

2、测量范围：30米

3、过程连接：螺纹、法兰

4、介质温度：-40～250℃

5、过程压力：-0.1～4.0MPa

6、精度：±2mm

7、频率范围：26GHz

8、防爆等级：Exd IIC T4 Gb

9、防护等级：IP67

10、信号输出：4~20mA/HART（两线/四线） RS485/Modbus

四、雷达物位计安装

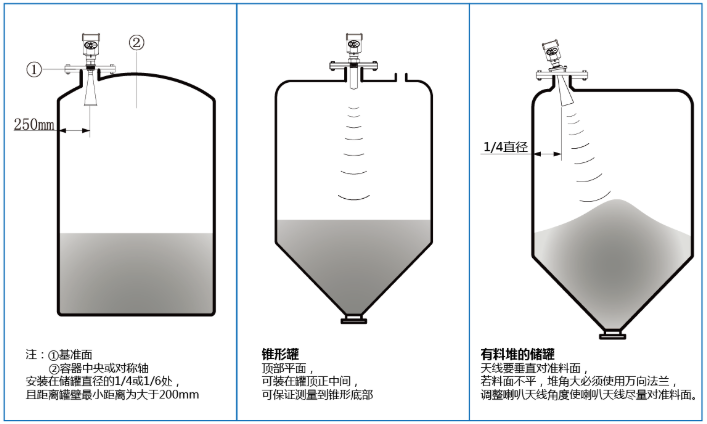

1、安装指导

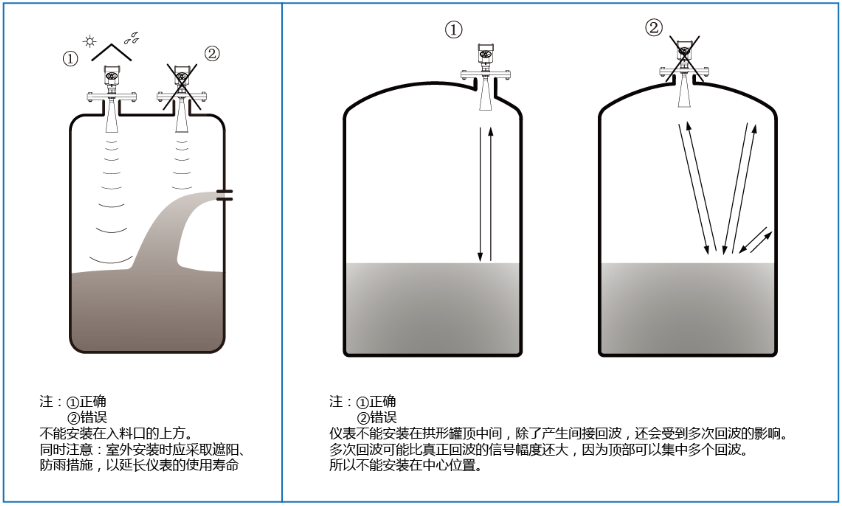

2、典型的错误安装
