外夹式超声波流量计安装类型

人气： 354发表时间：2019-08-19 09:54:20

外夹式超声波流量计安装方式共有三种。这三种方式分别称为V法、Z法和N法。

一般在小管径 100～300mm（4＂～12＂）时可先选用V法；V法测不到信号或信号质量差时则选用Z法；管径在300mm（12＂）以上或测量铸铁管时应优先选用Z法。

N法是较少使用的方法，适合管径在 50mm（2＂）以下管道。

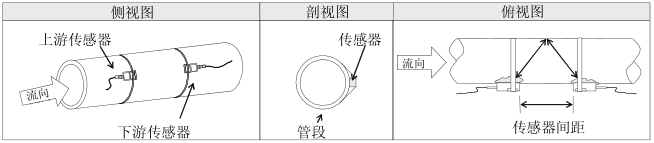

一、V法安装

V法在一般情况下是标准的安装方法，使用方便，测量准确。可测管径范围为 25mm（1＂）至大约400mm（16＂）。安装流量传感器时，注意两传感器水平对齐，其中心线与管道轴线水平一致。

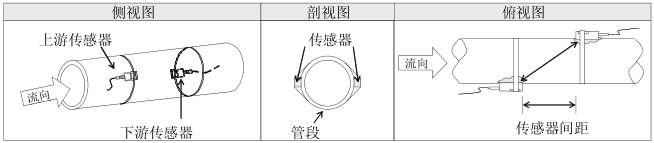

二、Z法安装

当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚，造成 V 法安装的流量计信号弱，导致仪表不能正常工作时，要选用 Z 法安装。原因是：使用 Z 法时，超声波在管道中直接传输，没有折射（称为单声程），信号衰耗小。

Z 法可测管径范围为 100mm（4＂）至大约 800mm（32＂）。实际安装流量计时，建议 300mm（12＂）以上的管道选用Z法。

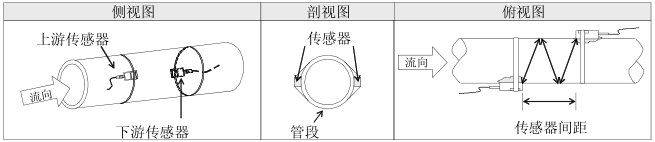

三、N法安装

N法安装时，超声波束在管道中折射两次穿过流体三次（三个声程），适于测量小管径管道。N 法通过延长超声波传输距离，提高了测量精度。
