静压式液位变送器应用和原理

人气： 195发表时间：2019-05-21 00:30:11

一、静压式液位变送器工作原理

静压式液位变送器利用液体高度、密度、压力之间的线性变化规律，将物、液位的变化量转化成线性的4~20mADC标准信号输出。该液位计采用进口高稳定传感器，并融入温度补偿校正技术，具有很好的抗干扰性、可靠性和极佳的稳定性。

二、静压式液位变送器产品特点

1、抗干扰强，工作稳定、可靠

2、防雷击设计

3、提供特殊应用设计

三、静压式液位变送器应用

静压液位变送器能广泛用于石油、钢铁、油田、冶金、火力发电厂、轻工业、化工、污水处理、水坝水位、深井等行业常压下介质液位测量。

四、静压液位变送器主要参数

测量范围： 0～100m内选择

测量精度: 0.5级

输出信号：4～20mADC

负载电阻：0～600Ω

传送距离：>1000m

工作电源：24VDC

工作温度：-50~80℃

环境温度：-40~+50℃

相对湿度：≤85%

接触液体材料：可选不锈钢、PP（聚丙烯）、PTFE（聚四氟乙烯）

五、静压式液位变送器安装方式

1、法兰安装：DN32 ( HG/T20592/2009 ) RF密封面

2、无固定装置

3、支架安装

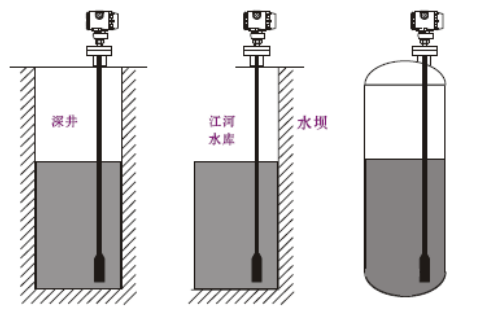

六、静压式液位变送器典型安装
