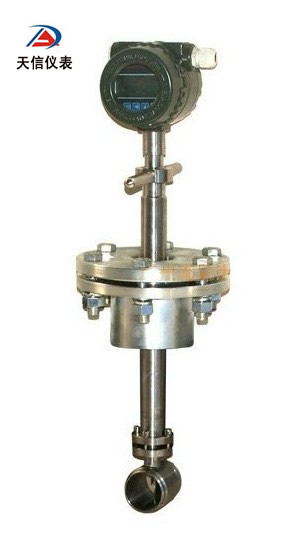

插入式涡街流量计

一、插入式涡街流量计概述
插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、插入式涡街流量计特点
1、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
2、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
3、压力损失小，量程范围宽，范围度达10-25。
4、无可动部件，长期稳定，结构简单便于安装和维护。
三、插入式涡街流量计主要技术参数

公称通经（mm）	200～1500
仪表材质	1Cr18Ni 9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	示值的±2.5%
量程比	1:10；1:15
阻力损失系数	Cd‹2.6
输出信号	传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V  变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：、+24VDC  变送器：+24VDC  现场显示型：仪表自带3.2V锂电池
信号传输线	KVVP3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

四、插入式涡街流量计选型

型    谱

说    明

LU

涡街流量仪表

G

传感器

检测 方式

B

压电式传感器

E

电容式传感器

连接 方式

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量 介质

2

液体

3

气体

4

蒸汽

公称 通径

200 … 1500

DN200 …              单位：mm DN1500

使用 环境

P

普通型

B

防爆型

输出 信号

本项可复选

1

脉冲输出

2

4～20mA电流输出，液晶显示

3

RS-485通讯

4

HART协议

5

电池供电

补偿 方式

空

无补偿

T

温度补偿

P

压力补偿

Z

温度、压力补偿
